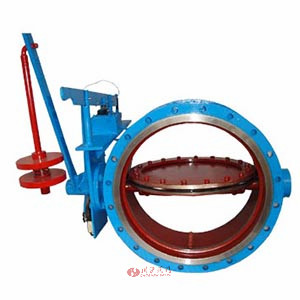

DMF型電磁煤氣快切閥，是我公司自行研究設計。它與電磁式啟動器組合配套使用，具有結構簡單、操作方便、重量輕、工作可靠、切斷時為1.5秒，低泄漏等優點。廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。電磁煤氣安全閥為法蘭連接、杠桿式啟閉閥，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。
電磁煤氣安全閥工作原理是當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的。
| 公稱壓力 | 電源電壓 | 切斷時間 | 轉角范圍 | 工作溫度 | 適用介質 |
|---|---|---|---|---|---|
| 0.1Mpa | 220V 50HZ | 1.5S | 0-90° | ≤200℃ | 煤氣、空氣等氣體 |
| 零件名稱 | 閥體、蝶板 | 閥桿 | 填料 | 密封圈 |
|---|---|---|---|---|
| 材料名稱 | Q235A | 優質碳鋼 | 石棉盤根 | 硅橡膠 |
| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
