AW型氣動執行器及附件的功能和用途

1、雙作用執行器：對閥門開啟和關閉的兩位式控制。
2、單作用執行器（彈簧復位）：在電路、氣路切斷或有故障時，自動關閉閥門。
3、雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防娜型）。
4、單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
5、限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防輝型）。
6、電氣定位翻：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防焊型）。
7、氣動定位疆：根據氣壓信號（標準0.02-0.1MPa）的大小對閥門的介質流量調節控制。
8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位霸配套使用（可提供防焊型）。
9、氣源處理三聯件：包括空氣減壓閥、過濾弱、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
10、手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。

AW型氣動執行器 選型參數

雙作用式

型號規格	氣源壓力（Mpa）
	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

單作用式（彈簧復位）

型號規格	彈簧扭矩		氣源壓力（Mpa）
			0.4		0.5		0.6
	小	大	小	大	小	大	小	大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2880	3090	4000	4210	5120
AW28S	2900	5610	1250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	16140	1480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

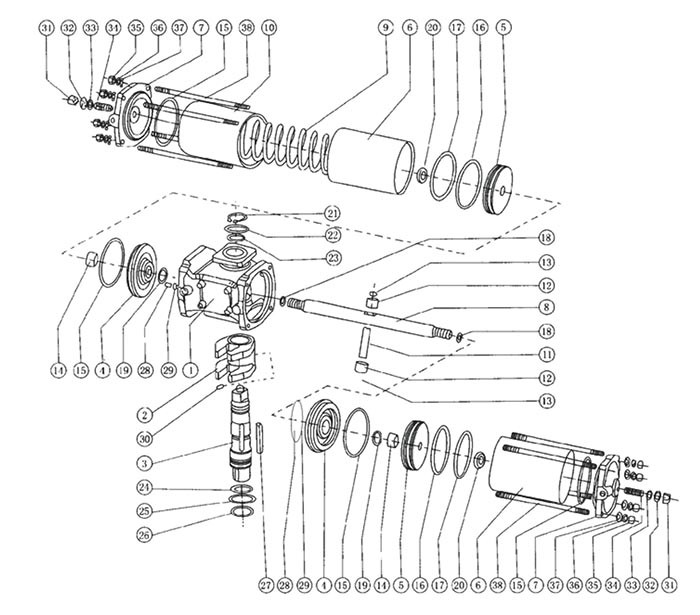

AW型氣動執行器構造圖

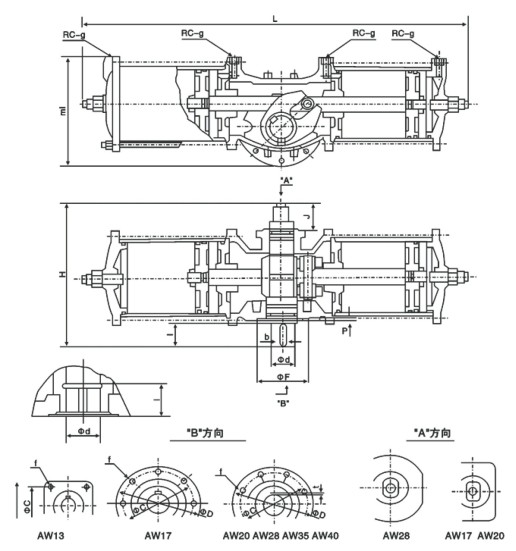

AW型氣動執行器結構圖

AW型氣動執行器雙作用安裝尺寸

型號	L	ml	H	C	D	f	d	I	F	P	b	t
AW13	640	201	266	140	140	4-M12	32	37	80	4	12	3.5
AW17	827	270	348	160	190	4-M16	45	50	120	4	14	3.5
AW20	1162	350	425	200	232	8-M16	60	55	140	4	16x2	4
AW28	1380	460	527	280	318	8-M16	75	70	220	4	20x2	5
AW35 AW40	1860	545	440	300	350	8-M24	105	100	200	10	28x2	6.4

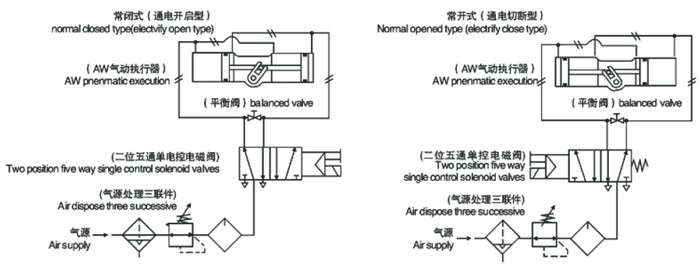

AW型氣動執行器構造圖

AW型氣動執行器雙作用式配管原理

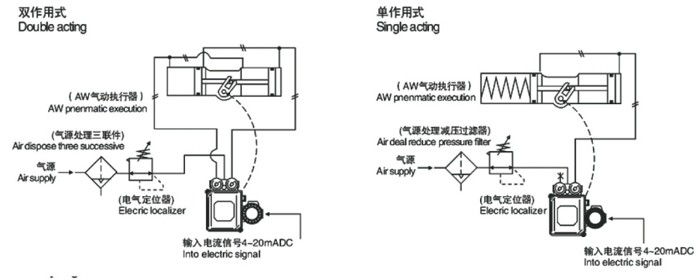

AW型氣動執行器調節式配管原理
