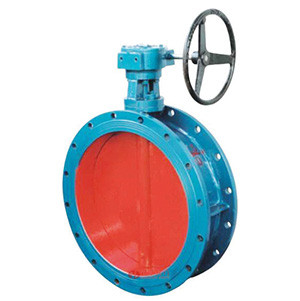

通風蝶閥采用與閥體相同材料加工成密封圈，通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤0.5MPa，本通風蝶閥設計合理，力矩小，操作方便，啟閉迅速，重量輕、價格便宜。通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
執行機構選型
通風蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動通風蝶閥（開關型和調節型控制信號4-20mA）和氣動通風蝶閥（開關型和調節型控制信號4-20mA）
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 | 與閥體相同 |
| 閥桿 | 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 | 氟塑料、柔性石墨 |
| 公稱通徑 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.05 | 0.25 | 0.6 |
| 試驗壓力 | 強度試驗 | 0.075 | 0.375 | 0.9 |
| 密封試驗 | ≤1%泄漏量 | |||
| 適用介質 | 煤氣、含塵氣體、煙道氣等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| DN | D | D1 | n-do | C | L | 重量 | ||
| D41 | D341 | D941 | ||||||
| 200 | 320 | 280 | 8-18 | 16 | 140 | 34 | 42 | 78 |
| 250 | 375 | 335 | 12-18 | 16 | 140 | 38 | 46 | 83 |
| 300 | 440 | 395 | 12-22 | 16 | 170 | 48 | 54 | 93 |
| 350 | 490 | 445 | 12-22 | 16 | 170 | 56 | 64 | 95 |
| 400 | 540 | 495 | 16-22 | 16 | 190 | 73 | 81 | 98 |
| 450 | 595 | 550 | 16-22 | 16 | 190 | 81 | 110 | 140 |
| 500 | 645 | 600 | 20-22 | 16 | 190 | 99 | 128 | 179 |
| 600 | 755 | 705 | 20-26 | 18 | 210 | 127 | 157 | 213 |
| 700 | 860 | 810 | 24-26 | 18 | 210 | 152 | 199 | 267 |
| 800 | 975 | 920 | 24-30 | 18 | 210 | 182 | 229 | 326 |
| 900 | 1075 | 1020 | 24-30 | 18 | 250 | 240 | 287 | 385 |
| 1000 | 1175 | 1120 | 28-30 | 18 | 250 | 383 | 430 | 528 |
| 1100 | 1275 | 1220 | 28-30 | 18 | 250 | 620 | 682 | |
| 1200 | 1375 | 1320 | 32-30 | 18 | 250 | 765 | 827 | |
| 1400 | 1575 | 1520 | 36-30 | 18 | 300 | 1188 | 1250 | |
| 1600 | 1790 | 1730 | 40-30 | 22 | 300 | 1393 | 155 | |
| 1800 | 1990 | 1930 | 44-30 | 22 | 300 | 1800 | 1865 | |
| 2000 | 2190 | 2130 | 48-30 | 22 | 300 | 2130 | 2190 | |
| 2100 | 2300 | 2240 | 52-33 | 22 | 300 | 2785 | ||
| 2200 | 2405 | 2340 | 52-33 | 26 | 350 | 3690 | ||
| 2400 | 2605 | 2540 | 56-33 | 26 | 350 | 4720 | ||
| 2600 | 2805 | 2740 | 60-33 | 26 | 350 | 5530 | ||
| 2800 | 3030 | 2960 | 64-36 | 26 | 400 | 6035 | ||
| 3000 | 3230 | 3160 | 68-36 | 26 | 400 | 6280 | ||
